Crossover Ashly XR4001 (USADO)

Detalhes:

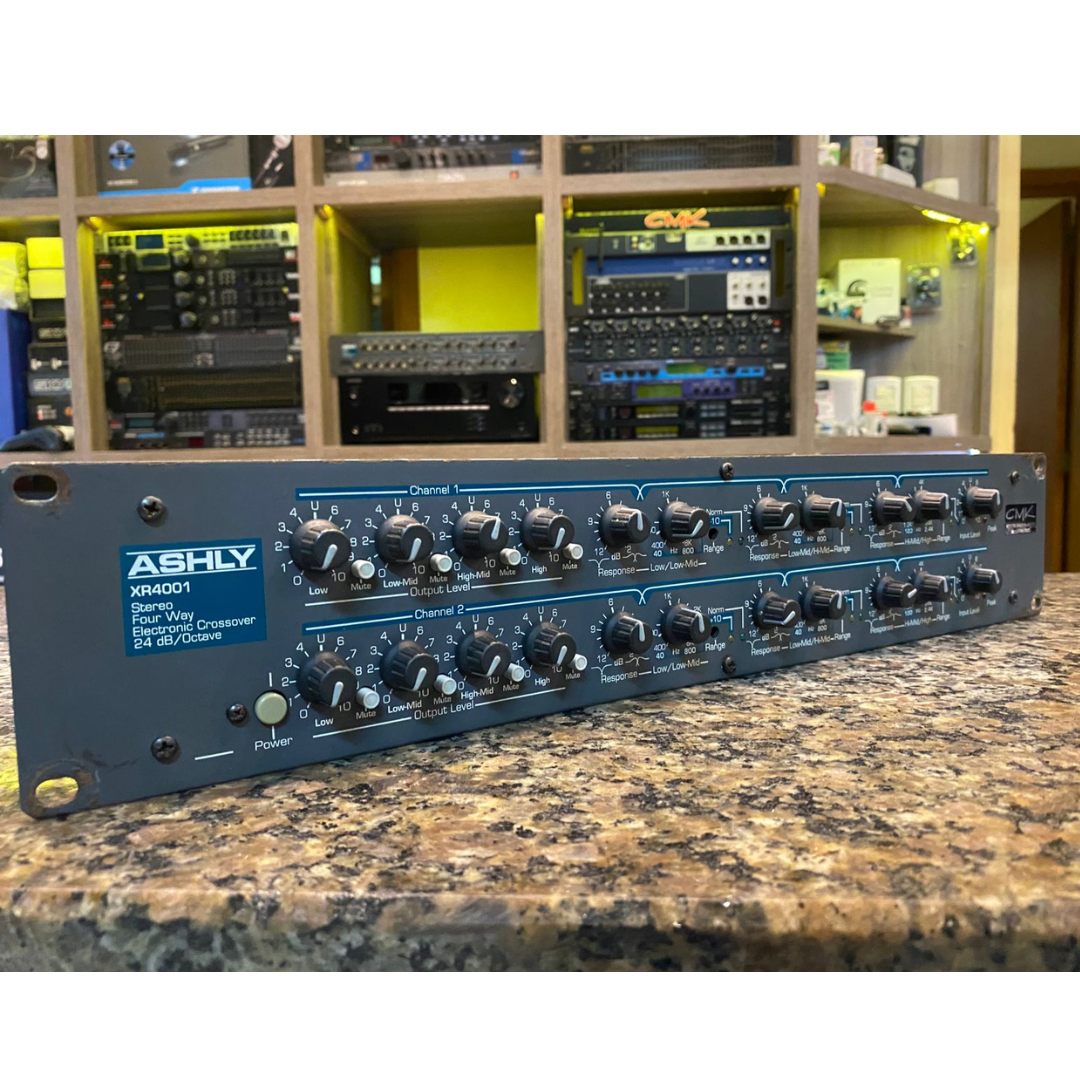

Crossover eletrônico Ashly XR4001 Série XR

O filtro variável permite que você ajuste o crossover XR-4001 à resposta dos seus alto-falantes.

O crossover Ashly XR-4001 Stereo 4-Way (Mono 7-way) para montagem em rack é baseado em um poderoso circuito de filtro de estado variável, que garante que duas saídas de banda de frequência adjacentes permaneçam sempre em fase. O crossover XR-4001 oferece uma série de recursos úteis e incomuns, incluindo sintonia contínua, um controle de resposta e um estágio de saída exclusivo que mantém baixo ruído em qualquer configuração de nível. Ele também inclui uma faixa de sintonia de 200:1, chave de silenciamento de saída e conectores TRS e XLR. Ele apresenta baixo ruído e distorção, entradas balanceadas ativas, um indicador de nível de pico, uma fonte de alimentação regulada com precisão, proteção contra condições anormais de entrada ou saída e construção mecânica robusta. O crossover XR-4001 tem um design conservador e um procedimento excepcionalmente completo para controle de qualidade que rendeu à Ashly uma reputação de confiabilidade nos campos de gravação, reforço de som e transmissão.

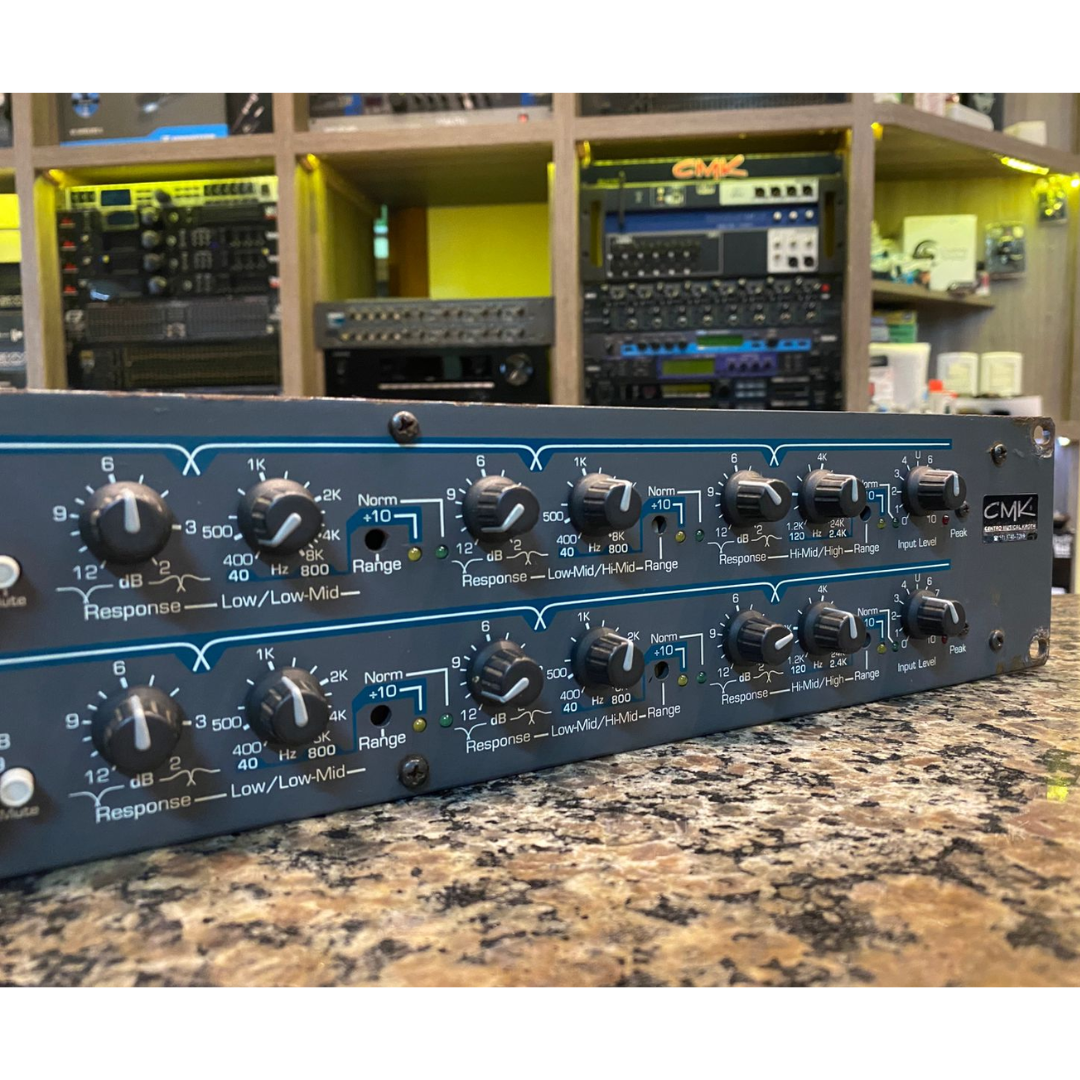

Controle de Resposta; um exclusivo da Ashly.
Este controle, localizado ao lado do controle de frequência de crossover, ajusta o amortecimento do filtro, afetando a forma de resposta dos filtros no ponto de crossover. As calibrações do dial referem-se à quantidade de atenuação efetuada pelo filtro na frequência de crossover, ou seja, uma configuração de 3 dB significa que as saídas passa-alta e passa-baixa do filtro são "atenuadas em 3 dB no ponto de crossover". Isso descreve a resposta do filtro Butterworth, ou um pico suave de 3 dB no ponto de crossover quando os dois sinais de saída do filtro se sobrepõem. Para obter um sinal plano, ou resposta "Linkwitz-Riley" na região de crossover, ajuste o controle de Resposta para "6". Isso atenua cada saída do filtro em 6 dB no ponto de crossover (dois sinais idênticos somados produzem um aumento de +6 dB). Para obter um entalhe no ponto de crossover, diminua o controle de resposta além de "6" para melhor atender às suas necessidades.

O objetivo deste controle é ajudar a compensar as imprecisões inerentes a alto-falantes comuns, ajudando assim a obter uma resposta plana do sistema. NOTA: O controle de resposta não é um controle de "inclinação". Um crossover de 24 dB/oitava sempre terá uma inclinação de 24 dB/oitava. O controle de resposta afeta apenas a forma da resposta do filtro nas imediações da frequência de crossover; a inclinação final do crossover é um parâmetro fixo.

CARACTERÍSTICAS:

Declives de 24dB/Oitava
Resposta de filtro variável permite a sintonização de filtros Linkwitz-Riley ou outros interruptores de saída de silenciamento
Entradas e saídas balanceadas
Filtros passa-alta de terceira ordem de 20 Hz
Conexões de áudio XLR e TRS de 1/4"
LEDs de aviso de sobrecarga de pico
Especificação:

Crossover estéreo XR-4001 de 4 vias/mono de 7 vias

Modelo: XR-4001 Crossover estéreo de 4 vias

Controles:
Nível de entrada: Infinito até +8,5dB
Controle de resposta: 1,5 dB - 12 dB no ponto de crossover
Nível de saída: totalmente desligado até +15dB
Impedância de entrada: 20K ohms Ponte balanceada
Impedância de saída: 200 ohm quase balanceada (impedância de saída balanceada com sinal de terminação única)
Nível máximo de entrada: +23dBu
Nível máximo de saída: +23dBu
Resposta de frequência: ± 0,5 dB, 20 Hz - 20 kHz
Distorção: < 0,05% THD
Taxa de variação: 6 V/uS
Zumbido e ruído: -90dBu

Requisitos de energia:
120 VCA nominal, 92 VCA mínimo
240 VAC disponível, 50-60Hz, 5W
