Amplificador Times One RF 701 (Usado)

Detalhes:

POTÊNCIA  DE SAÍDA :     420 WATTS RMS P/ CANAL  ( 8 OHMS )
                                      750 WATTS RMS P/ CANAL  ( 4 OHMS )
                                                                                              (POTÊNCIA MEDIDA COM SINAL DE 1 KHZ E ALIMENTAÇÃO DE 115 VOLTS)
. RESPOSTA DE FREQÜÊNCIA :   10 HZ A 80 KHZ  - 3 dB
. DISTORÇÃO HARMÔNICA TOTAL : 0,004% ( 1 KHZ 30 VOLTS )
. THD @ 100 W 4 ? :
. FATOR DE AMORTECIMENTO :  MAIOR QUE 400 ( 1 KHZ 8 OHMS )
. IMPEDÂNCIA DE ENTRADA NÃO BALANCEADA :  47 K OHMS
. SENSIBILIDADE DE ENTRADA : 1.55 VOLTS ( + 6 dB )
. RELAÇÃO SINAL RUÍDO :
. IMPEDÂNCIA MÍNIMA DE CARGA :  4 OHMS
. CIRCUITO CLASSE :  AB
. PESO : 27,5 Kg
. DIMENSÕES :   L: 19"    A: 7"  ( 4U )  P: 14"
. ALIMENTAÇÃO : 115 / 230 VOLTS
. CONSUMO MAXIMO EM 115 VOLTS : 2.620 WATTS


CARACTERÍSTICAS GERAIS :
. Painel em alumínio, anodizado na cor preta.
. Chassis em chapa de ferro com 2 m/m de espessura,construído de maneira robusta com reforços
  internos para suportar os pesos dos seus componentes sem danificá-los durante transportes. O
  chassis é pintado na cor preta após tratamento de fosfatização da chapa, com pintura eletrostática a pó.
. As placas de circuito impresso são de fibra de vidro especial, com banho de estanho e furos metalizados
  que aumentam a capacidade de suportar as correntes que passam pelas trilhas do circuito.

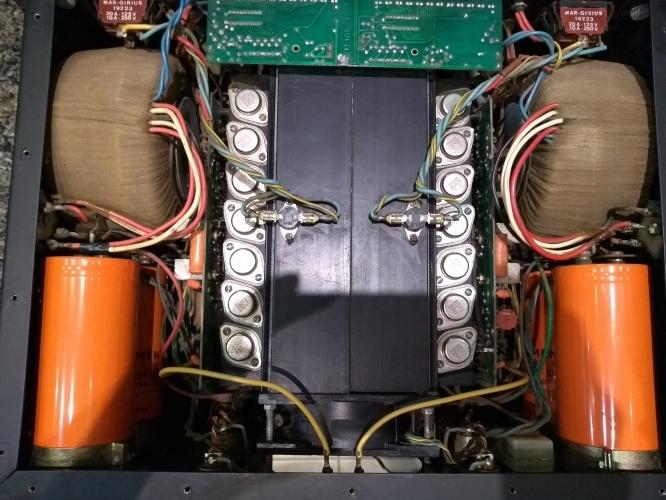

. Transformador de força do tipo "Toroidal" com potência de 1 KWA cada.
. Capacitores eletrolíticos das fontes são do tipo "GIGA ELCO" com capacitância de 36.000 microfarades
  e 120 volts de tensão de trabalho.
. Chaves de comutação de AC (liga/desliga) e reversão de voltagem ( 115/230 volts ) são especiais com
  contatos de prata e totalmente independentes para cada canal ( 2 chaves de liga/desliga e 2 chaves de
  reversão de voltagem ).
. Sistema de dissipação tipo "TURBO" com ventilação forçada colocada ( o micro ventilador ) interna-
  mente, resfriando somente o dissipador onde estão fixados os transistores de potência, não colocando
  o ar em contato com as demais partes do circuito, evitando assim qualquer tipo de ação corrosiva nos
  componentes sensíveis. O ar é sugado pelo micro ventilador na parte traseira do aparelho, atravessa
  o túnel formado pelos dissipadores de calor, resfria-os e sai pelo painel frontal.
. Refrigeração do sistema turbo de dissipação, é feito por um único micro ventilador com vazão de 42
  litros de ar por segundo.
. Este micro ventilador tem carcaça em alumínio ejetado e pintura eletrostática. O acionamento do micro
  ventilador é automático comandado por um sistema de relê seletivo, qualquer uma das chaves liga/desliga
  quando acionada, liga automaticamente o micro ventilador.
. Os transistores de potência de saída no modelo RF - 701 são de encapsulamento tipo "T O 3" com
  características superdimensionadas para o aparelho ( 200 volts / 200 watts / 20 amperes cada ) num
  total de 14 transistores de saída por canal ( 7 peças NPN e peças PNP ).
. Circuito de resposta rápida, usando circuito integrado operacional na entrada e os demais transistores
  de par complementar, são características deste projeto.
. Fusíveis de proteção : Somente para a rede AC, uma para cada fonte e um para alimentação do relê.
. Conectores de entrada : Um "XLR" macho, um "XLR" fêmea e dois jacks fêmea 1/4". Os vários
  conectores de entrada facilitam o trabalho quando se necessita ligar aparelhos em paralelo.
. Conectores de saída são do tipo "BORNS" .
. Descrição do painel frontal :
  Chaves liga / desliga
  Controles de volume
  Indicadores através de "led"dos circuitos de proteção existentes no aparelho.
A) HIGH TEMP: Circuito de proteção contra alta temperatura, desliga a fonte do canal que por qualquer
que seja o motivo tenha elevado a temperatura de seu dissipador a mais de 80 graus Celsius. O canal
só voltará a ligar quando a temperatura baixar a 60 graus.
B) MAINS FUSE OPEN: Fusíveis AC aberto ( queimado ).
C) OUTPUT POWER CLIPPING: Indicadores de "clip"ou pico de potência máxima atingida circuito
digital e super veloz.
D) SPEAKER PROTECTOR THRESOLD : Indica se a carga ligada á saída do aparelho ( alto falante )
não é inferior a 4 Ohms ou mesmo curto circuito.

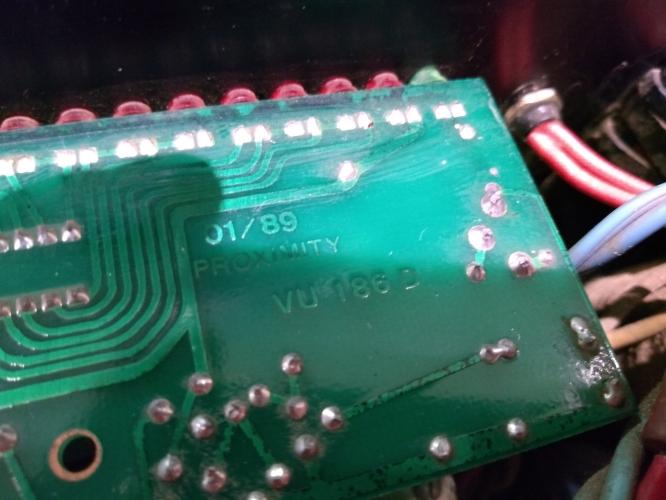

. Indicadores de níveis de saída através de V.U. com leds tipo "bargraf" dB no V.U. indica potência
máxima sem distorção.
